Praedifa ZW系列活塞密封
时间：2018-11-04 访问量：330

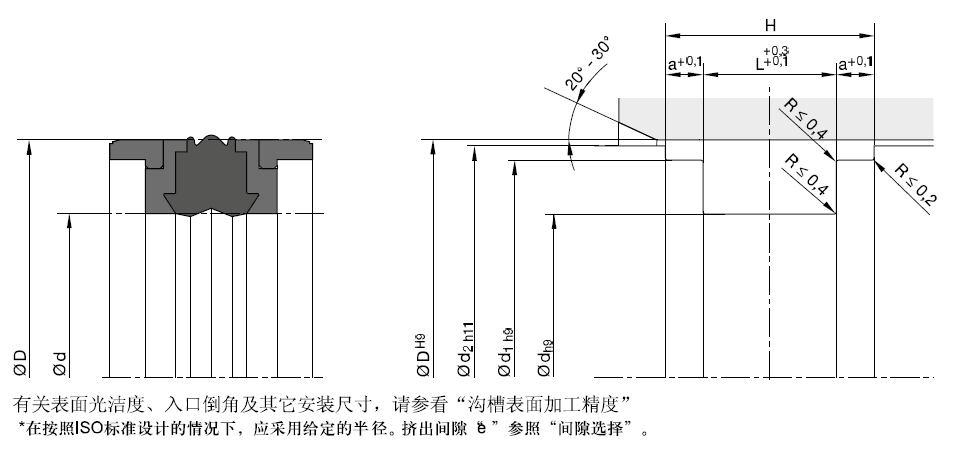

ZW型双作用密封件又一个橡胶密封元件，两个挡圈和两个导向环组成。
－良好的耐磨性能。
－可简单地安装在单体活塞上。
－安装在封闭和底部切开的外壳中。
应用范围
密封装置用于双作用活塞，包括压力机，驱动油缸，工业用的支撑和操作油缸，以及行走液压。
| 部件号 | 外沿直径（毫米） | 内径（毫米） | 元件高度（毫米） | 凹槽宽度 | 最低工作油温（C) | 最高工作油温（C) | 密封材料 |
| ZW003000260 | 30 | 21 | 13.5 | 17.7 | -35 | 80 | NB078 |
| ZW003200260 | 32 | 22 | 15.5 | 20.7 | -35 | 80 | NB078 |
| ZW004000260 | 40 | 24 | 18.4 | 31.1 | -35 | 80 | NB078 |
| ZW104000260 | 40 | 26 | 15.5 | 20.7 | -35 | 80 | NB078 |
| ZW204000260 | 40 | 30 | 16.4 | 29.1 | -35 | 80 | NB078 |
| ZW005000260 | 50 | 34 | 18.4 | 31.1 | -35 | 80 | NB078 |
| ZW105000260 | 50 | 34 | 20.5 | 26.7 | -35 | 80 | NB078 |
| ZW205000260 | 50 | 38 | 20.5 | 28.9 | -35 | 80 | NB078 |
| ZW005500260 | 55 | 39 | 18.4 | 31.1 | -35 | 80 | NB078 |
| ZW006000260 | 60 | 44 | 18.4 | 31.1 | -35 | 80 | NB078 |
| ZW106000260 | 60 | 44 | 20.5 | 26.7 | -35 | 80 | NB078 |
| ZW206000260 | 60 | 48 | 20.5 | 28.9 | -35 | 80 | NB078 |
| ZW006300260 | 63 | 47 | 18.4 | 31.1 | -35 | 80 | NB078 |
| ZW106300260 | 63 | 47 | 19.4 | 32.1 | -35 | 80 | NB078 |
| ZW206300260 | 63 | 47 | 20.5 | 26.7 | -35 | 80 | NB078 |
| ZW306300260 | 63 | 51 | 20.5 | 28.9 | -35 | 80 | NB078 |
| ZW006500260 | 65 | 49 | 20.5 | 26.7 | -35 | 80 | NB078 |
| ZW106500260 | 65 | 50 | 18.4 | 31.1 | -35 | 80 | NB078 |
| ZW007000260 | 70 | 50 | 22.4 | 35.1 | -35 | 80 | NB078 |
| ZW107000260 | 70 | 54 | 20.5 | 26.7 | -35 | 80 | NB078 |
| ZW207000260 | 70 | 58 | 20.5 | 28.9 | -35 | 80 | NB078 |
| ZW007500260 | 75 | 55 | 22.4 | 35.1 | -35 | 80 | NB078 |
| ZW008000260 | 80 | 60 | 22.4 | 35.1 | -35 | 80 | NB078 |
| ZW108000260 | 80 | 62 | 22.5 | 29.7 | -35 | 80 | NB078 |
| ZW208000260 | 80 | 66 | 22.5 | 32.9 | -35 | 80 | NB078 |
| ZW008500260 | 85 | 65 | 22.4 | 31.5 | -35 | 80 | NB078 |
| ZW009000260 | 90 | 70 | 22.4 | 35.1 | -35 | 80 | NB078 |
| ZW109000260 | 90 | 72 | 22.5 | 29.7 | -35 | 80 | NB078 |
| ZW010000260 | 100 | 75 | 22.4 | 35.1 | -35 | 80 | NB078 |
| ZW110000260 | 100 | 82 | 22.5 | 29.7 | -35 | 80 | NB078 |
| ZW210000260 | 100 | 86 | 22.5 | 32.9 | -35 | 80 | NB078 |
| ZW010500260 | 105 | 80 | 22.4 | 35.4 | -35 | 80 | NB078 |
| ZW011000260 | 110 | 85 | 22.4 | 35.1 | -35 | 80 | NB078 |
| ZW111000260 | 110 | 92 | 22.5 | 29.7 | -35 | 80 | NB078 |
| ZW211000260 | 110 | 96 | 22.5 | 32.9 | -35 | 80 | NB078 |
| ZW011500260 | 115 | 90 | 22.4 | 35.1 | -35 | 80 | NB078 |
| ZW111500260 | 115 | 97 | 22.5 | 29.7 | -35 | 80 | NB078 |
| ZW012000260 | 120 | 95 | 22.4 | 35.1 | -35 | 80 | NB078 |
| ZW012500260 | 125 | 100 | 25.4 | 38.1 | -35 | 80 | NB078 |
| ZW112500260 | 125 | 103 | 26.5 | 40.9 | -35 | 80 | NB078 |
| ZW212500260 | 125 | 108 | 26.5 | 40.9 | -35 | 80 | NB078 |
| ZW113000260 | 130 | 105 | 25.4 | 38.1 | -35 | 80 | NB078 |
| ZW014000260 | 140 | 115 | 25.4 | 44.4 | -35 | 80 | NB078 |
| ZW114000260 | 140 | 115 | 25.4 | 38.1 | -35 | 80 | NB078 |
| ZW214000260 | 140 | 118 | 26.5 | 36.7 | -35 | 80 | NB078 |
| ZW015000260 | 150 | 125 | 25.4 | 44.4 | -35 | 80 | NB078 |
| ZW115000260 | 150 | 125 | 25.4 | 38.1 | -35 | 80 | NB078 |
| ZW016000260 | 160 | 135 | 25.4 | 44.4 | -35 | 80 | NB078 |
| ZW316000260 | 160 | 130 | 25.4 | 38.1 | -35 | 80 | NB078 |
| ZW017000260 | 170 | 145 | 25.4 | 50.8 | -35 | 80 | NB078 |
| ZW018000260 | 180 | 150 | 35.4 | 48.1 | -35 | 80 | NB078 |
| ZW118000260 | 180 | 155 | 25.4 | 50.8 | -35 | 80 | NB078 |
| ZW020000260 | 200 | 175 | 25.4 | 50.8 | -35 | 80 | NB078 |
| ZW022000260 | 220 | 190 | 35.4 | 48.1 | -35 | 80 | NB078 |
| ZW025000260 | 250 | 220 | 35.4 | 48.1 | -35 | 80 | NB078 |
| ZW125000260 | 250 | 225 | 25.4 | 50.8 | -35 | 80 | NB078 |
